Zacisk przebijający izolację

Drukuj

Rysunek - Zacisk przebijający izolację ZP2,5/1

Typ Napięcie nominalne (V) Przewód główny Przewód odgałęźny Moment dokręcania (Nm) Waga (g) Numer wyrobu
ZP2,5/1 1000 AsXS 16-35 mm2 Cu 2,5-10 mm2 8 75 9032-152
ZP2,5 1000 AsXS 16-95 mm2 Cu 2,5-10 mm2 8 69 079

Uchwyt krańcowy przyłącza 4x(16-25) / 4x(16-35)mm2

Drukuj

Uchwyt krańcowy przyłącza 4x(16-25)mm² Rysunek - Uchwyt krańcowy przyłącza 4x(16-25)mm² . . . .

Przekrój przewodu [mm²] Wymiary gabarytowe [mm] Waga [g] Moment dokręcania śruby [Nm] Współczynnik bezpieczeństwa Dopuszczalne obciążenie [daN] Minimalne obciążenie niszczące [daN] Numer wyrobu
a b c
4x(16-25) 175 76 40 190 22 2,5 400 1000 9001-000
4x(16-35) 237 76 40 220 * 2,5 400 1000 9005-000*
* Wydłużony zaczep i nakrętka zrywalna M8.

Uchwyt krańcowy przyłącza 2x(16-25) / 2x(16-35)mm2

Drukuj

Uchwyt krańcowy przyłącza 2x(16-25)mm² Rysunek - Uchwyt krańcowy przyłącza 2x(16-25)mm² Deklaracja Badania .

Przekrój przewodu [mm²]
Wymiary gabarytowe [mm] Waga [g] Moment dokręcania śruby [Nm] Współczynnik bezpieczeństwa Dopuszczalne obciążenie [daN] Minimalne obciążenie niszczące [daN] Numer wyrobu
a b c
2x(16-25) 175 60 40 170 22 2,5 200 500 9002-000
2x(16-35) 237 76 40 200 * 2,5 200 500 9006-000*
* Wydłużony zaczep i nakrętka zrywalna M8.

Uchwyt krańcowy przyłącza 4x(25-50)mm2

Drukuj

Uchwyt krańcowy przyłącza 4x(25-50)mm² Rysunek - Uchwyt krańcowy przyłącza 4x(25-50)mm² . . . .

Przekrój przewodu [mm²] Wymiary gabarytowe (mm) Waga [g] Moment dokręcania śruby [Nm] Współczynnik bezpieczeństwa Dopuszczalne obciążenie [daN] Minimalne obciążenie niszczące [daN] Numer wyrobu
a b c
4x(25-50) 300 47 116 760 44 2,5 1000 2500 9003-000
4x(25-50) 300 47 116 760 * 2,5 1000 2500 9003-100*
* Nakrętka zrywalna M8.

Uchwyt krańcowy przyłącza 4x(70-120)mm2

Drukuj

Uchwyt krańcowy przyłącza 4x(70-120)mm² Rysunek - Uchwyt krańcowy przyłącza 4x(70-120)mm² . . . .

Przekrój przewodu [mm²] Wymiary gabarytowe (mm) Waga [g] Moment dokręcania śruby [Nm] Współczynnik bezpieczeństwa Dopuszczalne obciążenie [daN] Minimalne obciążenie niszczące [daN] Numer wyrobu
a b c
4x(70-120) 363 56 135 1256 44 2,5 1600 4000 9004-000
4x(70-120) 363 56 135 1256 * 2,5 1600 4000 9004-100*
* Nakrętka zrywalna M8.

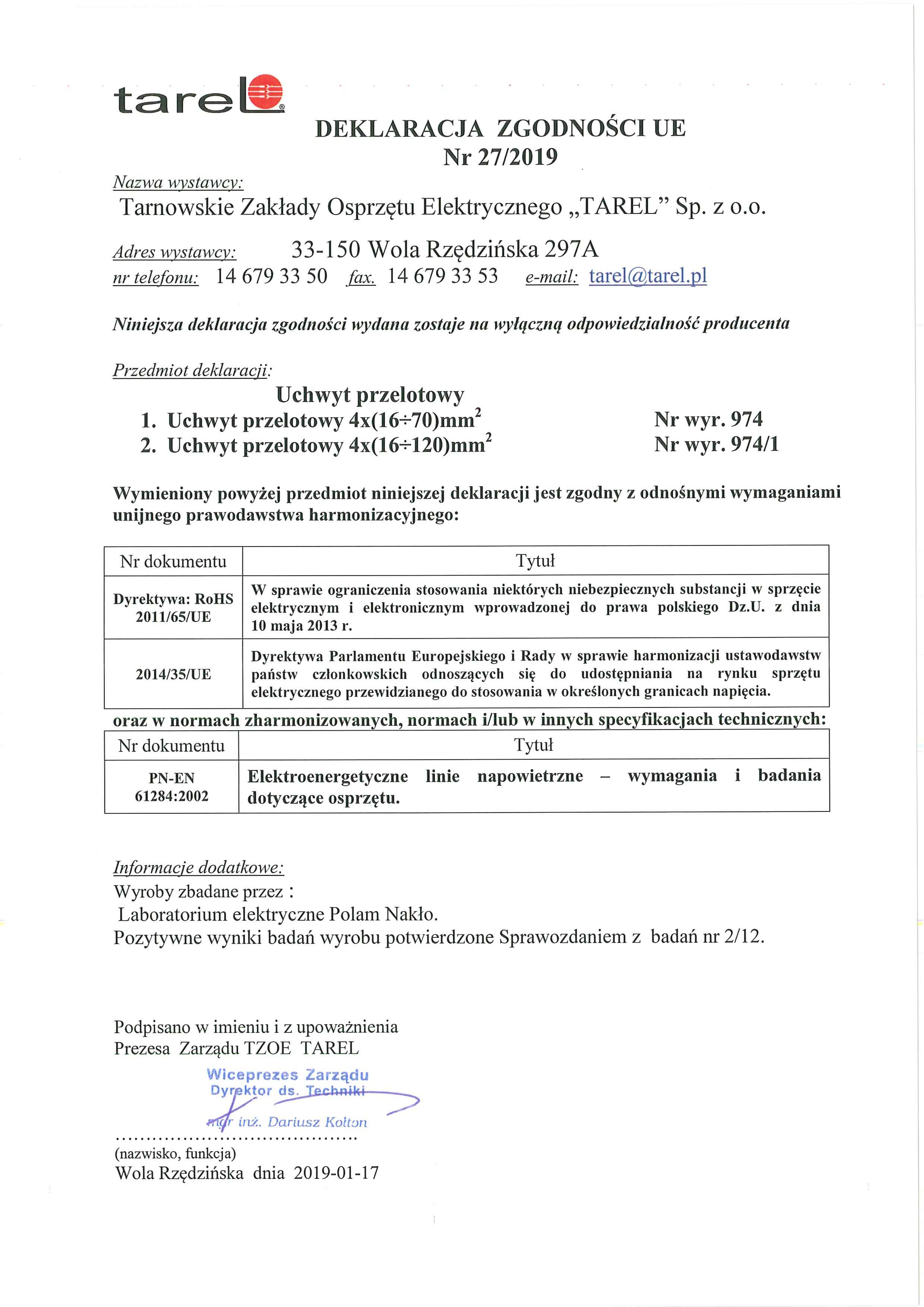

Uchwyt przelotowy

Drukuj

Uchwyt przelotowy 4x(16-120)mm² Rysunek - Uchwyt przelotowy 4x(16-120)mm² .

Przekrój przewodu Współczynnik bezpieczeństwa Dopuszczalne obciążenie uchwytu
Nominalne obciążenie niszczące Kąt załomu linii Numer wyrobu
4x(16-70)mm² 2,5 240daN 600 daN 150o 974
4x(16-120)mm² 2,5 480daN 1200 daN 150o 974/1



Złącze słupowe izolacyjne typ IP43

Drukuj

Złącze słupowe izolacyjne IP43 Rysunek - Złącze słupowe izolacyjne IP43 Deklaracja Deklaracja

Prąd (A) Rodzaj wyposażenia Wymiary gabarytowe (mm) Numer wyrobu
a b c
40 Gniazda bezpiecznikowe 2xE27 na szynie prądowej 15x3 80 340 90 6652-000
40 Listwa TH35 - 3 moduły 80 340 90 6652-001
40 Gniazdo bezpiecznikowe 3xE14
80 340 90 6652-004



przyłączalność przewodów zasilających - 3 x (10mm2 do 35mm2) Cu lub 3 x (16mm2 do 35mm2)Al.
odpływowych - 2 x (1mm2 do 4mm2) , wyrób 6652-004 (3x 1mm2 do 4mm2)

Zacisk przebijający izolację typ ZP-1

Drukuj

Typ Napięcie nominalne (V) Przewód główny Przewód odgałęźny Moment dokręcania (Nm) Waga (g) Numer wyrobu
ZP-1 1000 AL 35-70 mm² AsXS 16-35 mm² 18 125 071



Zacisk przebijający izolację typ ZP-2

Drukuj

Typ Napięcie nominalne (V) Przewód główny Przewód odgałęźny Moment dokręcania (Nm) Waga (g) Numer wyrobu
ZP-2 1000 AsXS 35-70 mm² Cu/AL 2,5-25 mm² 18 125 072



Zacisk przebijający izolację typ ZP-3

Drukuj

Typ Napięcie nominalne (V) Przewód główny Przewód odgałęźny Moment dokręcania (Nm) Waga (g) Numer wyrobu
ZP-3 1000 AsXS 35-70 mm² AsXS 16-35 mm² 18 120 073



Zacisk przebijający izolację typ ZP77

Drukuj

Typ Napięcie nominalne (V) Przewód główny Przewód odgałęźny Moment dokręcania (Nm) Waga (g) Numer wyrobu
ZP77 1000 AsXS 16-95 mm2 AsXS 16-50 mm2 18 125 077
