Zestaw stacjonarny z gniazdami 16A IP 44

Drukuj

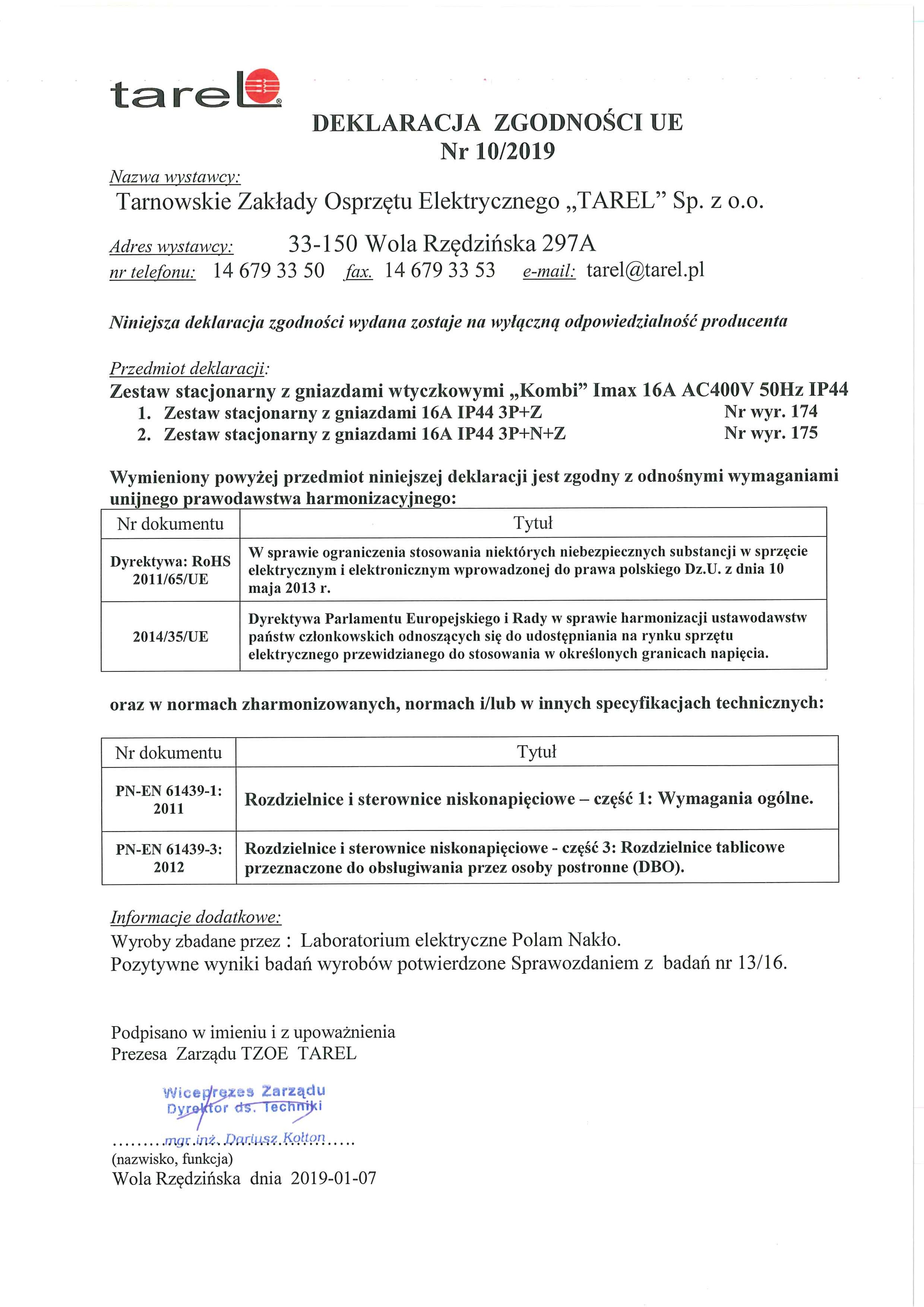

Zestawy stacjonarny z gniazdami Rysunek - Zestawy stacjonarny z gniazdami

Prąd (A) Napięcie (V)
Typ Wymiary gabarytowe (mm) Wymiary gabarytowe (mm) Przyłączalność przewodów (mm) Waga (g) Numer wyrobu
a b c e f g h
16 400 3P+Z 223 96 71 45 100 24 19 2,5-4,0 390 174
16 400 3P+N+Z 223 102 71 45 100 24 19 2,5-4,0 410 175
32 400 3P+Z 262 109 80 52 117 34 25 4,0-6,0 480 176*
32 400 3P+N+Z 262 120 80
52 117 34 25 4,0-6,0 520 177*
* W zestawach 32A gniazdo jednofazowe zabezpieczone jest bezpiecznikiem topikowym (10A).

Gniazdo wtyczkowe izolacyjne stałe z wyłącznikiem IP44

Drukuj

Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44 Rysunek - Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44 Deklaracja - Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44 Badania - Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44Deklaracja - Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44 Badania - Gniazdo izolacyjne wtyczkowe stałe z wyłącznikiem IP44

Prąd (A) Napięcie Typ Typ łącznika Wymiary gabarytowe (mm) Wymiary gabarytowe (mm) Przyłączalność przewodów (mm) Waga (g) Numer wyrobu
a b c e f g h
16 400 3P+Z 0-1 223 96 71 45 100 24 19 1,5-4,0 374 184
16 400 3P+N+Z 0-1 223 102 71 45 100 24 19 1,5-4,0 392 185
32 400 3P+Z 0-1 262 109 80 52 117 34 25 4,0-6,0 584 186
32 400 3P+N+Z 0-1 262 120 80
52 117 34 25 4,0-6,0 621 187
16 400 3P+Z L-O-P 223 96 71
45 100 24 19 1,5-4,0 404 194
16 400 3P+N+Z L-O-P 223 102 71
45 100 24 19 1,5-4,0 423 195
32 400 3P+Z L-O-P 262 109 80
52 117 34 25 4,0-6,0 664 196
32 400 3P+N+Z L-O-P 262 120 80
52 117 34 25 4,0-6,0 702 197

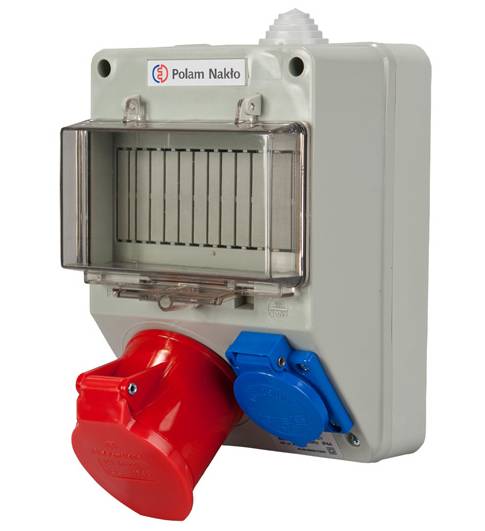

Zestawy zasilające z listwą TH35 - 7 modułowa

Drukuj

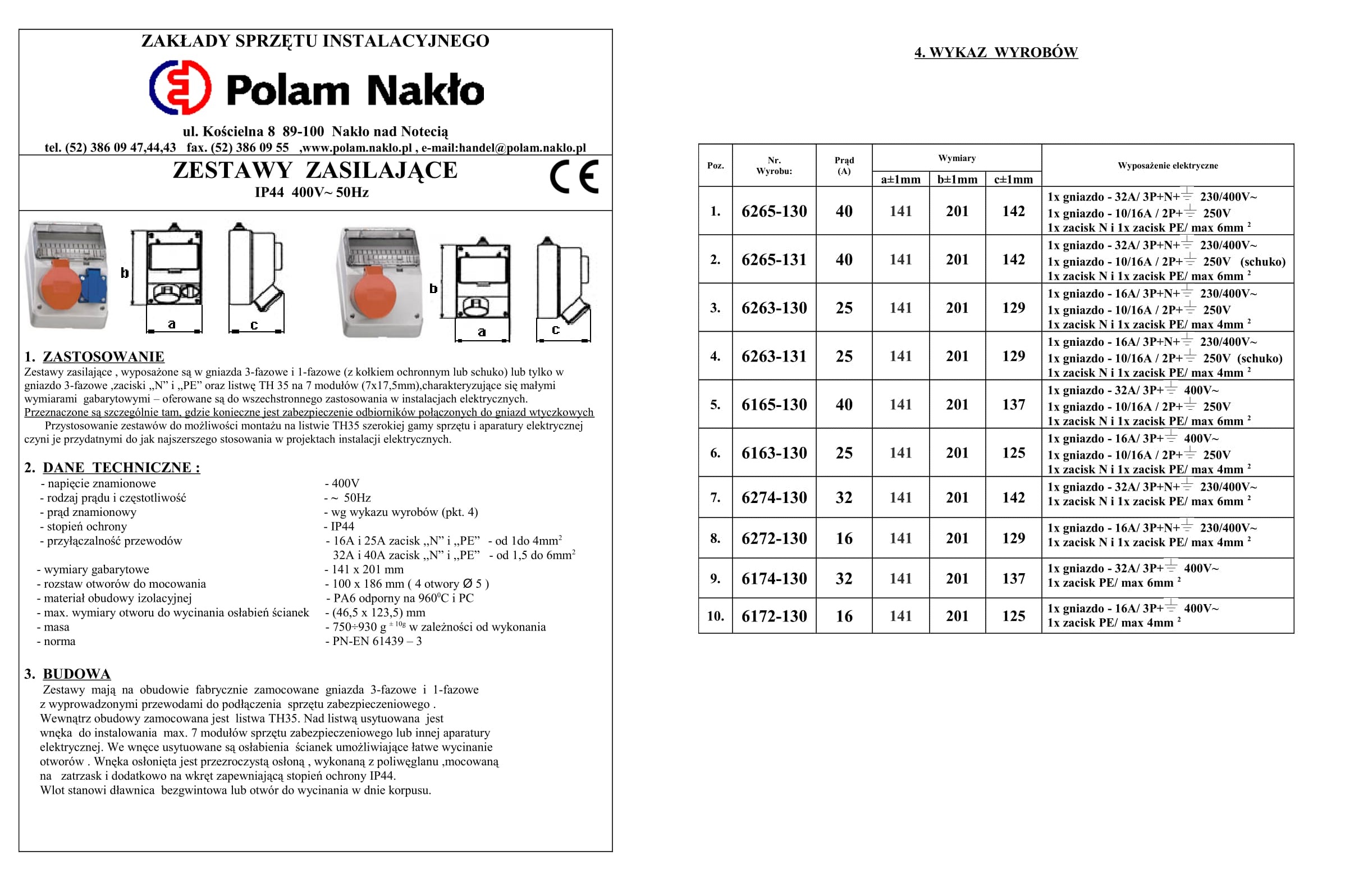

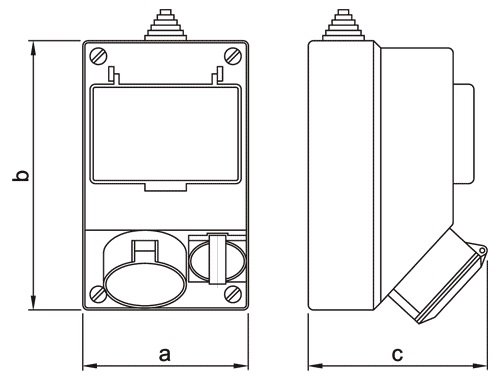

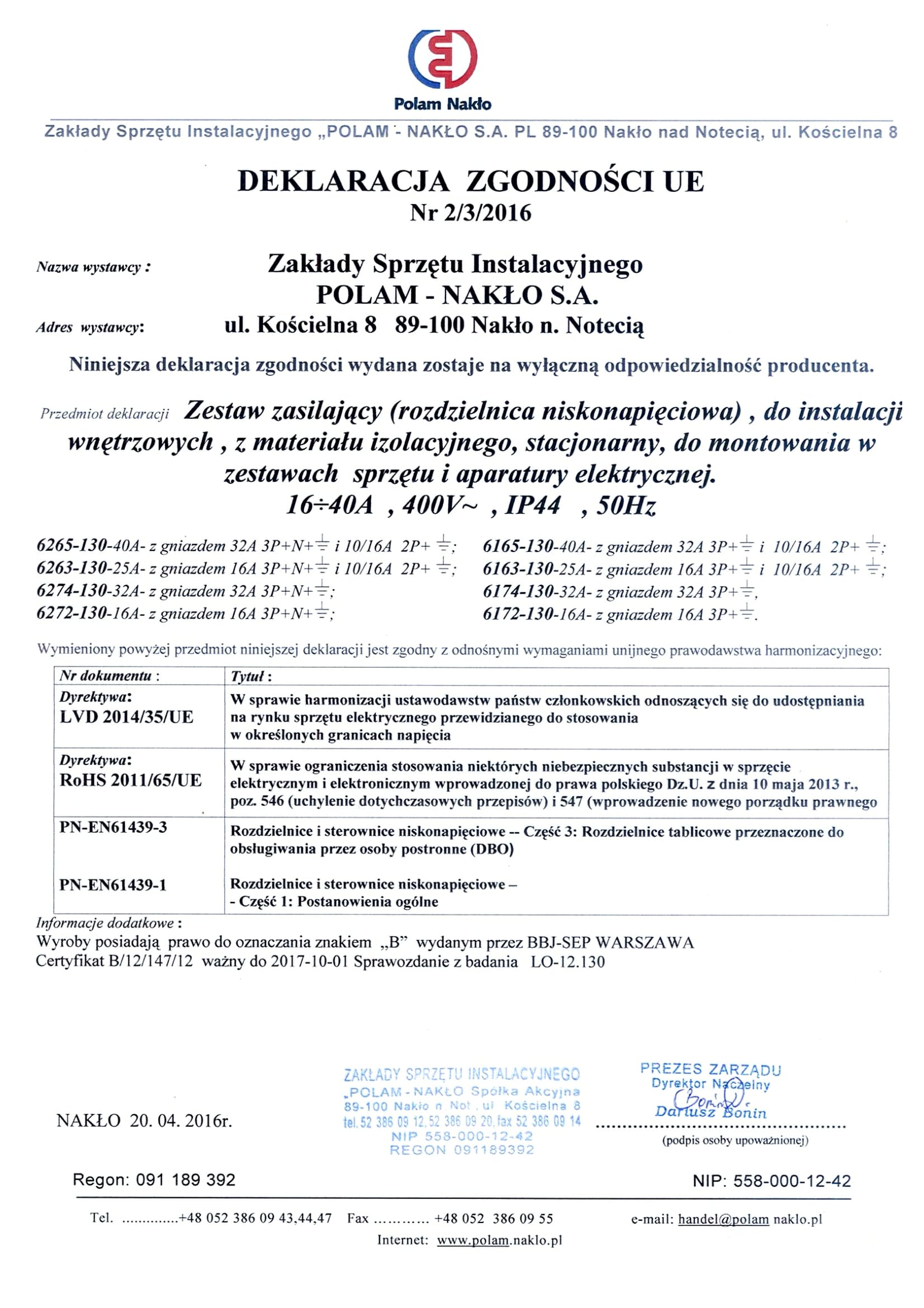

Zestawy zasilające izolacyjne Rysunek - Zestawy zasilające izolacyjne Deklaracja - Zestawy zasilające izolacyjne Karta - Zestawy zasilające izolacyjne

Prąd (A) Wyposażenie elektryczne Wymiary gabarytowe (mm) Numer wyrobu
a b c
25 Gniazda wtyczkowe 16A 220/400V 3P+N+Z i 16A 250V 2P+Z, płytka odgałęźna 5x4mm² 141 201 129 6263-130
40 Gniazda wtyczkowe 32A 400V 3P+Z i 16A 250V 2P+Z, płytka odgałęźna 5x6mm² 141 201 137 6165-130
25 Gniazda wtyczkowe 16A 400V 3P+Z i 16A 250V 2P+Z, płytka odgałęźna 5x4mm² 141 201 125 6163-130
40 Gniazda wtyczkowe 32A 220/400V 3P+N+Z i 16A 250V 2P+Z, płytka odgałęźna 5x6mm² 141 201 142 6265-130

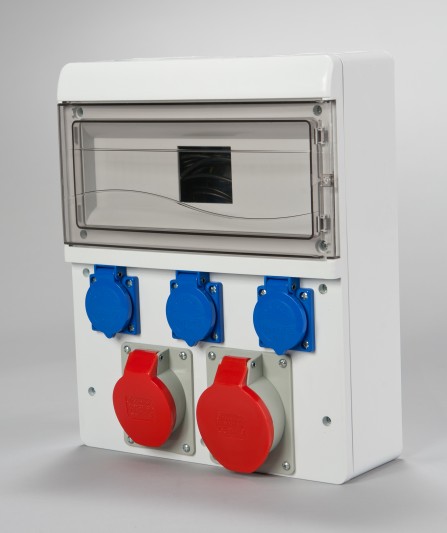

Zestaw zasilający z listwą TH35 - 13 modułowa

Drukuj

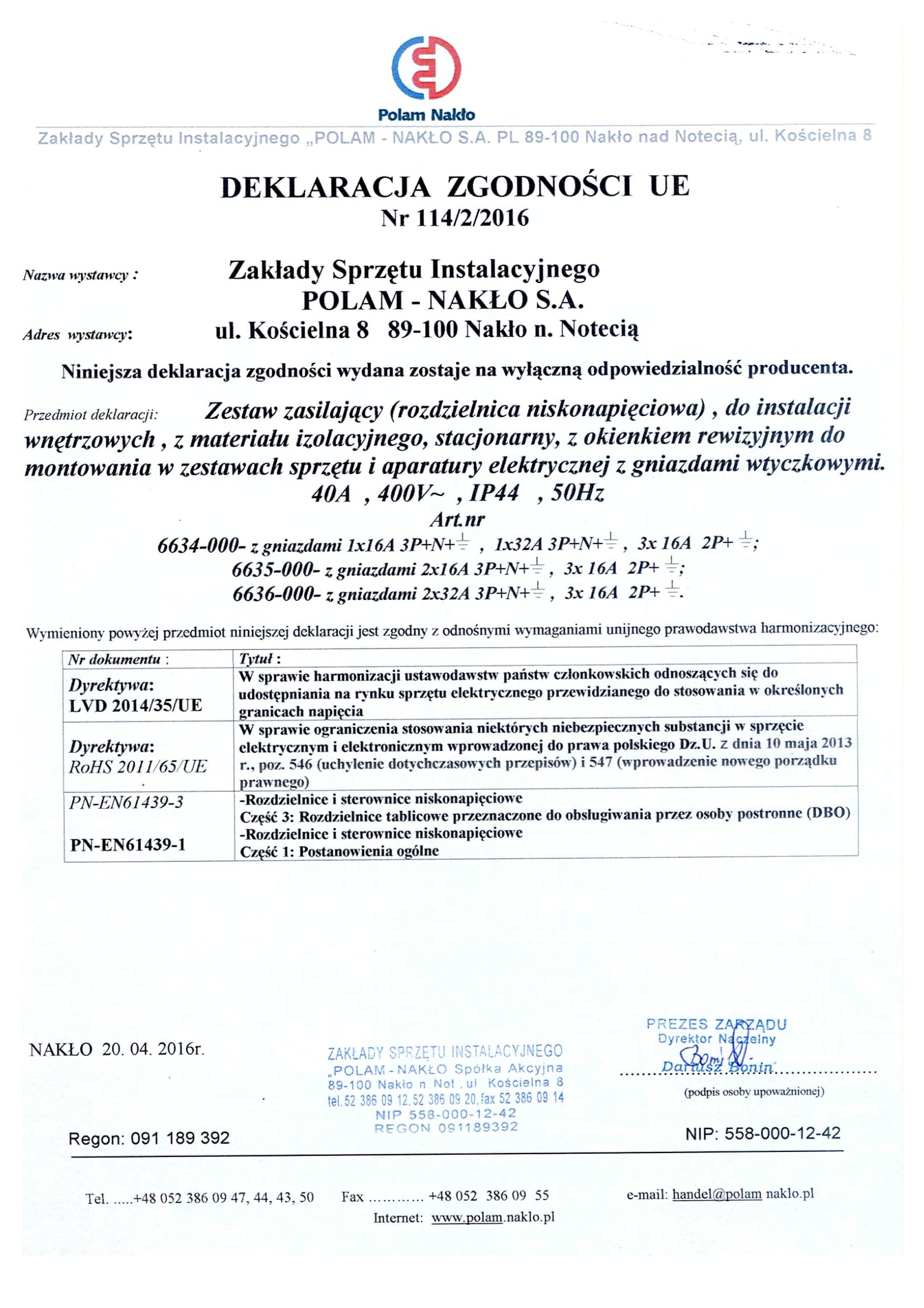

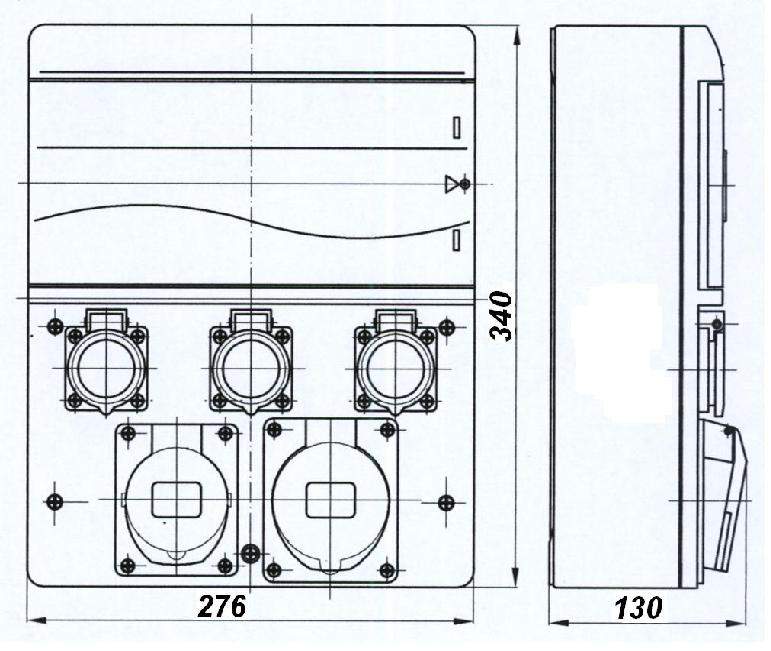

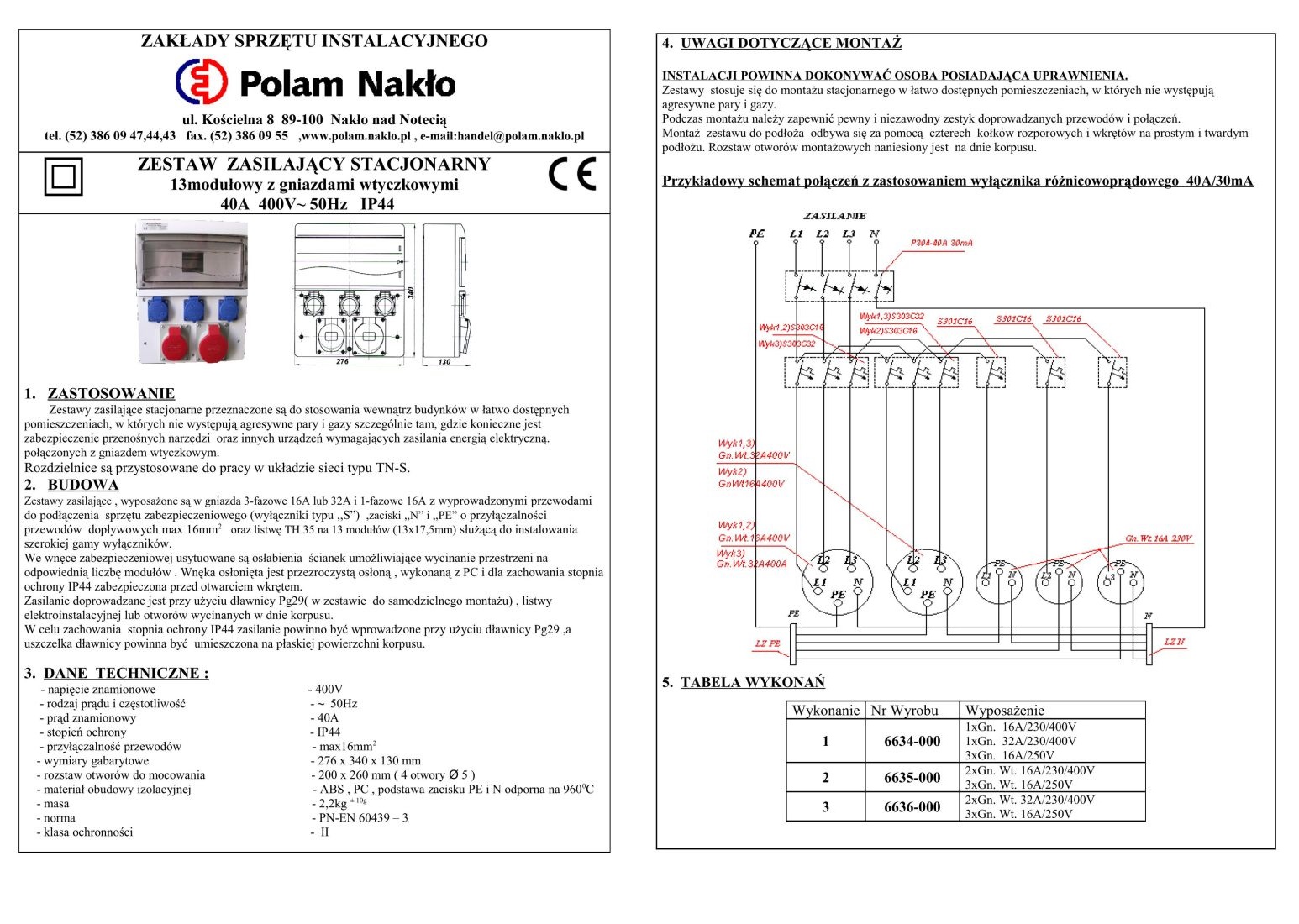

Zestawy zasilające izolacyjne. Rys - Zestawy zasilające izolacyjne Karta - Zestawy zasilające izolacyjne Dekracja - Zestawy zasilające izolacyjne

Prąd (A) Wyposażenie elektryczne Wprowadzenie przewodów Wymiary gabarytowe (mm) Numer wyrobu
a b c
40

1xGn. 16A/230/400V + przewody 2,5mm2,

1xGn. 32A/230/400V + przewody 4mm2,

3xGn. 16A/230V + przewody 1,5mm2,

Zacisk "N" i "PE" max 16mm2

Dławnica Pg29 276 340 130 6634-000
40

2xGn. 16A/230/400V + przewody 2,5mm2,

3xGn. 16A/230V + przewody 1,5mm2,

Zacisk "N" i "PE" max 16mm2
Dławnica Pg29 276 340 130 6635-000
40

2xGn. 32A/230/400V + przewody 4mm2,

3xGn. 16A/230V + przewody 1,5mm2,

Zacisk "N" i "PE" max 16mm2
Dławnica Pg29 276 340 130 6636-000
